本文介绍了混凝土超声波检测仪检测的几种方式，并对各项参数与混凝土质量关系进行详细的描述。
01 灌注桩超声波检测的几种方式

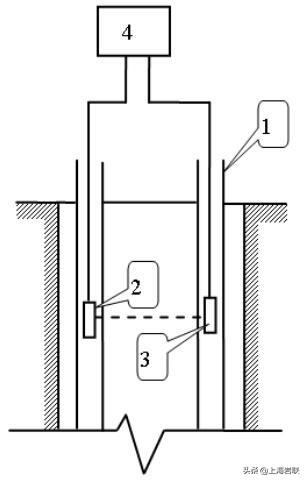

1）桩内跨孔透射法检测

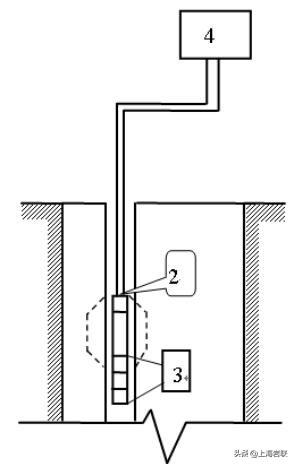

2）桩内单孔透射法检测
3）桩外孔透射法检测
02 声学参数与混凝土质量的关系
结构混凝土在施工过程中常因各种原因产生缺陷，尤其是混凝土灌注桩，由于施工难度大，工艺复杂，隐蔽性强，硬化环境及混凝土成型条件复杂，更易产生空洞、裂缝、夹杂局部疏松、缩径等各种桩身缺陷，对建筑物的安全和耐久性构成严重威胁。
声波透射法是检测混凝土灌注桩桩身缺陷、评价其完整性的一种有效方法，当声波经混凝土传播后，它将携带有关混凝土材料性质、内部结构与组成的信息，准确测定声波经混凝土传播后各种声学参数的量值及变化，就可以推断混凝土的性能、内部结构与组成情况。
目前，在混凝土质量检测中常用的声学参数为声速、波幅、频率以及波形。
（1）声波波速与混凝土强度的关系
声波在混凝土中的传播波速反映了混凝土的弹性性质。
而混凝土的弹性性质与混凝土的强度具有相关性，因此混凝土声速与强度之间存在相关性。
另一方面，对组成材料相同的构件（混凝土），其内部越致密，孔隙率越低，则声波波速越高，强度也越高。
（2）混凝土内部缺陷对声波波速的影响
绕射传播的路径比直线传播的路径长，所测得得声时也就比正常混凝士要长。在计算测点声速时，总是以换能器间的直线距离作为传播距离，结果有缺陷处的计算声速（视声速）就减小。
（3）接收声波波幅与混凝土质量的关系
接收声波波幅是表征声波穿过混凝土后能量衰减程度的指标之一。
一般认为，接收波波幅强弱与混凝土的粘塑性有关。
接收波幅值越低，混凝士对声波的衰减就越大。
根据混凝土中声波衰减的原因可知，当混凝土中存在低强度区、离析区以及存在夹泥、蜂窝等缺陷时，吸收衰减和散射衰减增大，使接收波波幅明显下降。
（4）接收波频率变化与混凝土质量的关系
声波脉冲是复频波，具有多种频率成分。
当它们穿过混凝土后，各频率成分的衰减程度不同，高频部分比低频部分衰减严重，因而导致接收信号的主频率向低频端漂移。
其漂移的多少取决于衰减因素的严重程度。
所以，接收波主频率实质上是介质衰减作用的一个表征量，当遇到缺陷时，由于衰减严重，使接收波主频率明显降低。
（5）波形的变化与混凝土质量的关系
由于声波脉冲在缺陷界面的反射和折射，形成波线不同的波束，这些波束由于传播路径不同，或由于界面上产生波形转换而形成横波等原因，使得到达接收换能器的时间不同，因而使接收波成为许多同相位或不同相位波束的叠加波，导致波形畸变。实践证明，凡超声脉冲在传播过程中遇到缺陷，其接收波形往往产生畸变，所以波形畸变程度可作为判断缺陷程度的参考依据。
